漆包線檢驗標準的內容有哪些呢？漆包線檢驗標準具體有哪些呢？那么什么才是漆包線？漆包線焊接機廠家沃克能源解答。

    漆包線就是指用絕緣漆作為絕緣涂層、用于繞制電磁線圈的金屬導線，也稱電磁線。漆包線的種類還是挺多的，這里就不詳細敘述了。漆包線在生產出來之后，是需要經過檢驗的，才能流通到市場上去。漆包線檢驗的內容包括了外觀、尺寸及性能等。其中性能包括：機械性能、化學性能、熱性能和電性能。漆包線檢驗標準有很多，有中國漆包線檢驗標準和國外漆包線檢驗標準。那么今天我們要說的漆包線檢驗標準，說的是國家標準。那么我們馬上來說說漆包線檢驗標準吧。

    漆包線檢驗標準QZY-2：QZY是聚脂亞胺，-2是厚漆膜，這是針對厚漆膜聚脂亞胺鋁漆包線的標準。

    1、外觀檢驗

    表面光滑，色澤均勻，無漆瘤和白色潤滑劑。

    2、尺寸檢驗

    （1）漆包線直徑：標準參照GB/T6109，檢驗方法：千分尺

    （2）導體直徑：標準參照GB/T6109，檢驗方法：千分尺

    （3）導體誤差值：標準參照GB/T6109

    3、機械特性

    （1）伸長率：標準參照GB/T6109，檢驗方法：拉長儀器，計算方法：（拉伸后的長度-拉伸前的長度）/拉伸前的長度的比。

    （2）急拉斷：標準按照每秒2米的速度急拉，檢驗漆膜無開裂。

    （3）圓棒卷繞：將不同規格的漆包線與相對應的銅棒繞上十圈，檢驗漆膜無開裂，銅棒的直徑參照GB/T6109要求。

    （4）熱沖擊：將卷繞漆包線放在烘箱中（懸掛在烘箱中間位置）烘0.5小時，烘箱溫度與漆包線對應的規格要求，參照GB/T6109，烘完以后檢驗漆膜無開裂。

    4、電性能

    （1）電阻：取要檢驗的漆包線1m,將兩端的漆膜刮去，測量漆包線的電阻，電阻測量值要與GB/T6109的要求電阻范圍內；標準溫度20度，換算公式：20度的電阻/234.5+標準溫度=實際測量電阻/234.5+測量溫度.

    （2）鹽浴測試：見鹽浴測試標準。

    （3）擊穿電壓：取漆包線0.5m對折一次，將對折部位剪斷并刮去四根線漆皮，然后再對折兩次，并將對折后的漆包線扭成麻花狀態，（兩端各有兩個線頭）分別用高壓儀測試同一端的兩根線頭的高壓，（高壓標準：參照附件國家2級標準）。

    上面說到了鹽浴測試，那么我們現在就馬上來講講漆包線鹽浴檢驗標準的適用范圍：本標準適用于本企業漆包線檢驗之用。

    漆包線鹽浴檢驗標準的操作過程：配置溶液及接線如下

    漆包線鹽浴示意圖

    圖1：漆包線鹽浴示意圖

    A、配置鹽水溶液：食鹽30克，清水10公斤，濃度為3‰;

    B、配置酚酞溶液：酒精100克，酚酞3克;

    C、配置溶液：每10公斤鹽水溶液加入20毫升酚酞溶液。

    D、按圖1檢查鹽浴裝置正負極接線是否正確。導電體接正極直接接入鹽浴池，被測定轉子接負極。

    E、將電源正負極正確連接后，通直流電24伏，每次做鹽浴前要檢查溶液的導電性能，將“+”和“-”極直接浸入鹽浴池中，觀察電流表的讀數，導通電流是否達到標準值：500mA。當電流達到500mA及以上才可測試。

    漆包線鹽浴檢驗標準之漏電流及針孔數測試標準：

    1、電流法測試標準：見下表

    2、可接受標準：針孔數測試標準。

    （1）如針孔數量少于五個且不在同一個部位30米之內，則可以接受。

    （2）其它情形均不能接受。

    漆包線鹽浴檢驗標準之測試方法：

    1、漆包線測試長度5m。

    2、將5m的漆包線的放到鹽浴池中，按圖1接好被測漆包線的兩端。

    3、電源正極有效連接后，通直流電24伏，按漏電流接受準則進行測試，如果沒有出現紅色液體說明漆包線鹽浴測試合格；如果有紅色液體說明有針孔，仔細觀察針孔的數量及損傷部位，并作好記錄。

    4、當電流法超標時，請采用針孔法進行分析。

    5、測試結束后，將電源線放回原位。

    漆包線鹽浴檢驗標準之操作注意事項：

    （1）溶液濃度必需按比例，濃度為3‰，鹽水必須每天更換;并做好記錄，品質進行監督。

    （2）溶液導電性能。每次做鹽浴時必須檢查鹽浴裝置的導電性能，將“+”和“-”極直接浸入鹽水中，觀察電流表的讀數，其讀數必須大于500mA。

    （3）檢驗的漆包線(除兩個線頭)必須全部沉浸在鹽浴池中。

    （4）要保證電源正極有效連接，注意正負極不能接反;E.測試結束后，鹽浴池內不允許遺留做實驗的漆包線，同時將電源線放回原位。

    漆包線鹽浴檢驗標準之記錄：品質要對用電流法測試的漏電流數據及針孔法分析的針孔數進行記錄，同時要對每天換水記錄進行點檢。

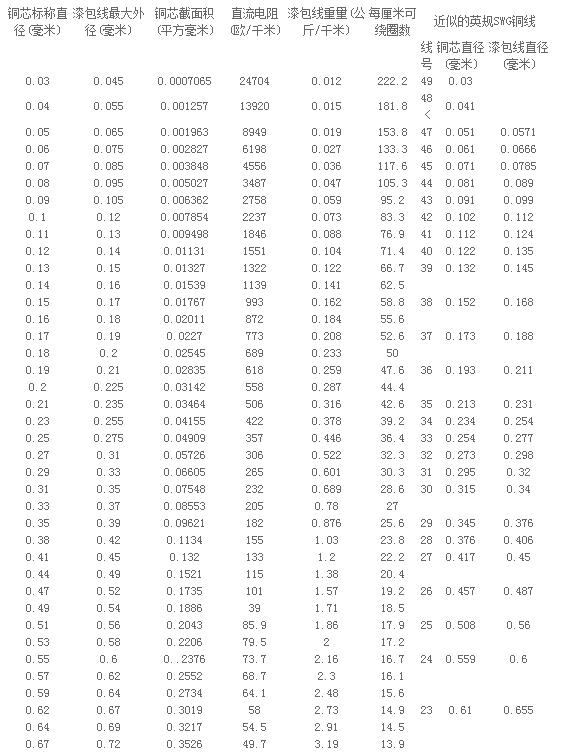

    講解完了漆包線檢驗標準，我們再來說說漆包線規格：

    銅芯標稱直徑(毫米)漆包線最大外徑(毫米)銅芯截面積(平方毫米)直流電阻(歐/千米)漆包線重量(公斤/千米)每厘米可繞圈數近似的英規SWG銅線漆包線檢驗標準介紹完了，我們來說說漆包線的選購：

    1、質量好的漆包線的表面會光亮，并且顏色均一，它的表面沒有氣泡、漆珠、漆瘤。

    2、我們可以用手感的方式進行檢驗。手感好的屬于質量好的。

    3、質量好的漆包線外徑及內徑有標準尺寸。（最小漆膜厚度，漆膜不圓度，最大外徑。需要用千分尺進行測量。其中測量內徑需要用脫漆劑或者酒精燈火燒的的方式去除漆膜。最小外徑減去最大內徑等于最小漆膜厚度。最大外徑減去最小外徑等于不圓度。內外徑都需要在圓周360度旋轉三個角度進行測量。）

    4、不好的漆包線最明顯的標志就是漆膜厚度達不到標準以及漆膜不圓度太大的漆包線，那么這些都不好的。
